Machinale pakketten maken het mogelijk om een complete laag betonstenen met een bestratingsmachine op te pakken en in het werk te plaatsen. Als gemeentelijke opdrachtgever leg je met het ontwerp en de aanbesteding een belangrijke basis voor die werkwijze. Het pakket moet passen bij het gekozen verband, het formaat van de stenen, de machine en de ruimte op de bouwplaats. De aannemer en werkvoorbereider vertalen die uitgangspunten vervolgens naar materieel, logistiek en uitvoering.
Wat is een machinaal pakket
In een machinaal pakket liggen de betonstenen per laag in een vaste samenstelling. De bestratingsmachine pakt zo'n laag met een klem of vacuümsysteem op en plaatst deze op de voorbereide straatlaag. Passtukken, aansluitingen, bochten, kolken en andere onderbrekingen kunnen daarnaast handwerk vragen.
De pakketvorm bepaalt dus meer dan de wijze van leveren. Die heeft direct invloed op de manier waarop het verband kan worden aangebracht en op de hoeveelheid werk die naast de machine overblijft. CROW adviseert daarom om ontwerp, materieel, pakketvorm en resterend handwerk in samenhang te beoordelen.
Waarom leg je de pakketkeuze al in de voorbereiding vast
Een straatprofiel met veel bochten, onderbrekingen of wisselingen in het verband vraagt iets anders dan een lang, recht vak. Ook de bereikbaarheid van het werk telt mee. De machine moet de pakketten kunnen bereiken en er moet ruimte zijn om te lossen, te verplaatsen en veilig te werken.
- Maak daarom vóór bestelling afspraken over:
- het steenformaat en de gewenste textuur;
- het legverband en de richting waarin het wordt aangebracht;
- de pakketmaat en de oriëntatie van de lagen op de pallet;
- het type machine en de klem of het vacuümsysteem;
- losplaatsen, tussenopslag, aanvoerroute en fasering;
- passtukken, kantopsluitingen en ander resterend handwerk.
Zo wordt vroeg zichtbaar of ontwerp en uitvoering op elkaar aansluiten. De verwerker kan vervolgens de werkmethode en het materieel project specifiek uitwerken.

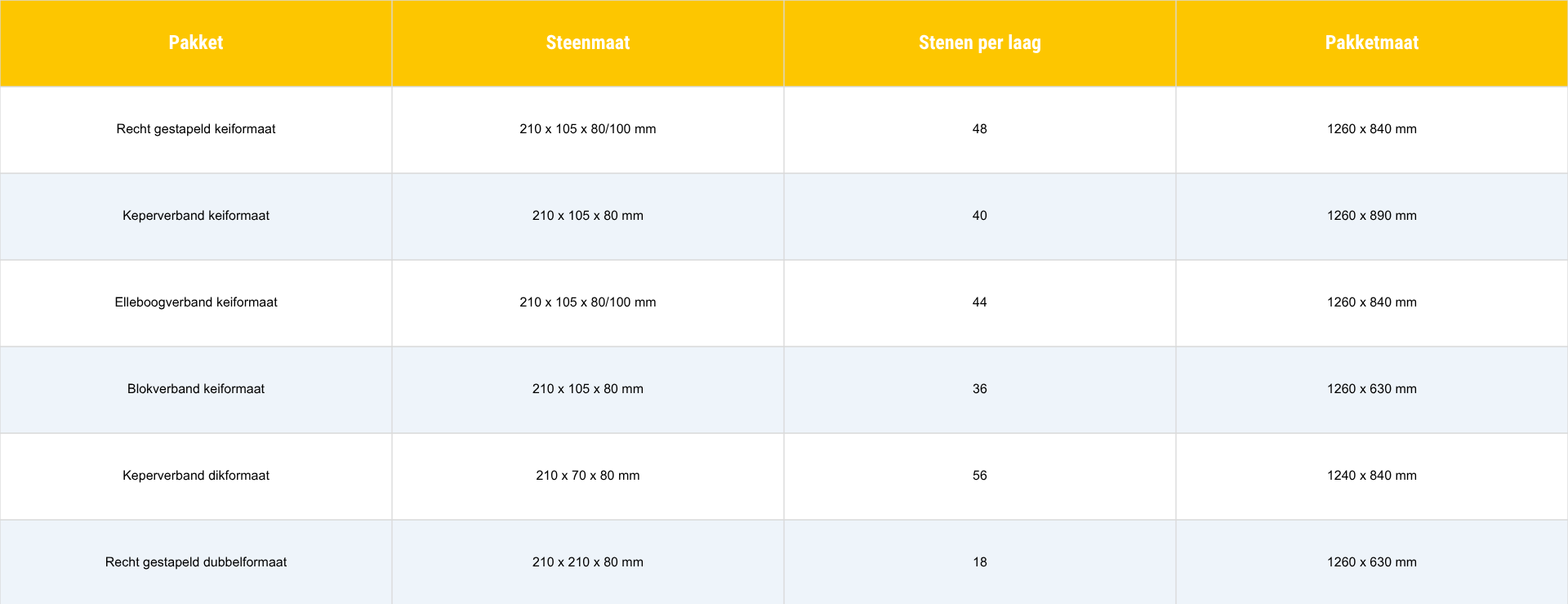

Welke machinale pakketten levert MBI
MBI levert zes veelgebruikte machinale pakketconfiguraties uit de eigen instructiekaart voor het mechanisch aanbrengen van elementenverharding. Onderstaande gegevens helpen om de projectbespreking te starten. Stem vóór bestelling nog wel af welke configuratie past bij het gekozen product, formaat, de dikte, textuur en uitvoeringswijze.
Een recht gestapeld pakket kan volgens de instructiekaart op het werk worden doorgeschoven naar halfsteensverband. Of dat voor jouw project en materieel de juiste werkwijze is, bespreek je met de verwerker en MBI voordat je bestelt.
Past ieder machinaal pakket bij iedere machine
Nee. De stenen, pakketopbouw en grijpmethode moeten bij elkaar passen. Een standaard klem is niet automatisch geschikt voor iedere steenvorm of ieder verband. Ook vacuümverwerking is product- en uitvoeringsafhankelijk.
De NCB Steen laat zien waarom die controle nodig is. De actuele verwerkingsinstructie beschrijft voor machinale verwerking een mechanische klem die het standaardpakket naar halfsteensverband doorschuift. Voor NCB Type 2 en Type 3 kan volgens die instructie ook een vacuümklem worden gebruikt. Dit is productspecifieke informatie, geen algemene regel voor andere MBI-stenen.
Controleer daarom vóór uitvoering samen met de verwerker:
- welke laag de machine in één keer oppakt;
- op welke zijden de klem aangrijpt;
- of de laag nog moet worden verschoven of gedraaid;
- welke halve stenen of passtukken nodig zijn;
- of een proefvlak nodig is om verband, voegbeeld en werkwijze te beoordelen.
Welke bouwplaatslogistiek vraagt machinaal bestraten
Een passend pakket bereikt zijn doel alleen als de machine er zonder onnodige omwegen bij kan. Leg daarom de losvolgorde en losplaatsen vast voordat de vracht aankomt. Houd rekening met de rijroute van de laadschop of bestratingsmachine, de beschikbare werkbreedte en de volgorde waarin vakken worden aangebracht.
Zet pakketten zo neer dat de verwerker de lagen in de juiste oriëntatie kan opnemen. Beperk daarnaast de tijd tussen levering en verwerking en bescherm de pakketten tegen verschuiven of beschadigen. De aannemer of verwerker bepaalt hoe dit veilig en uitvoerbaar in het straatwerkplan wordt opgenomen.
Wat neem je op in de uitvraag of werkvoorbereiding
Een aanduiding als 'machinaal pakket' is op zichzelf niet precies genoeg. Leg minimaal vast:
- product, formaat, dikte, kleur en textuur;
- netto oppervlak en verdeling over de werkvakken;
- verband, legrichting en gewenste pakketopbouw;
- machine, grijpmethode en eventuele eisen aan halve stenen;
- bereikbaarheid, losvolgorde en opslag per fase;
- aansluitingen, passtukken en overige zones met handwerk;
- verantwoordelijkheden voor controle bij levering en een eventueel proefvlak.
Verandert het ontwerp, de fasering of het materieel? Controleer dan opnieuw of het gekozen pakket nog past. Daarmee voorkom je dat een wijziging op papier pas tijdens de uitvoering zichtbaar wordt.
Wanneer betrek je MBI bij de pakketkeuze
Betrek ons zodra steenformaat, verband en globale uitvoeringswijze bekend zijn, en in ieder geval vóór de bestelling. Dan kunnen we aangeven welke machinale pakketmogelijkheden bij het gekozen MBI-product horen en welke informatie nog van de verwerker nodig is.
Bekijk de Infra-documentatie en verwerkingsinformatie van MBI of neem contact op met ons adviesteam om jouw product-, pakket- en uitvoeringskeuzes naast elkaar te leggen.
